Гидроцилиндр собирают из пяти основных деталей: гильза, шток, поршень, крышки и проушины крепления. У каждой есть два-три варианта заготовки, и тот, что дешевле на бумаге, не всегда остаётся дешевле после сезона работы. BHA обрабатывает и собирает весь комплект деталей на своём производстве. Заготовку — трубу, пруток, поковку или лист — выбирают для каждой детали отдельно, без единого правила на весь цилиндр.

Гильза: хонингованная труба или расточка из прутка

По гильзе скользят уплотнения поршня, поэтому геометрия отверстия влияет на ресурс уплотнений сильнее любого другого размера. Холоднотянутая хонингованная прецизионная труба приходит уже близко к финишному диаметру отверстия, с контролируемой шероховатостью. Остаётся только финишное хонингование и обработка торцов. Расточка отверстия из сплошного прутка или толстостенной трубы — другой путь. Он рабочий, но снимает намного больше металла, дольше идёт на станке, и если не проверить соосность заготовки перед расточкой, может дать отверстие со смещением относительно наружного диаметра. Такой брак редко проявляется на первом испытании давлением. Он даёт о себе знать месяцы спустя: односторонним износом уплотнения и ранней течью. BHA обрабатывает гильзы гидроцилиндров на собственных токарных и хонинговальных станках до квалитета H8, соосность и перпендикулярность посадочных поверхностей выдерживает с допуском до 0,05 мм.

Хромированный пруток или хромирование штока после обработки

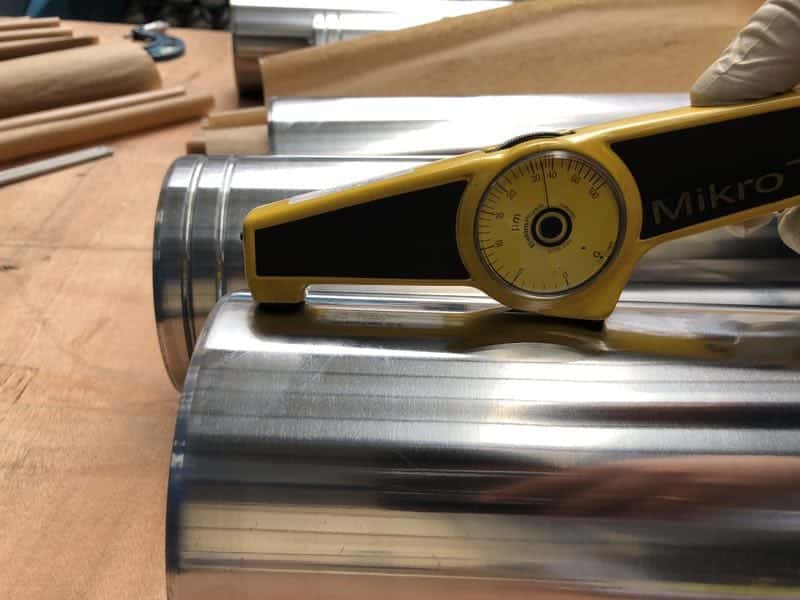

Шток несёт уплотнение снаружи. Его поверхность на каждом ходе принимает на себя пыль, влагу и трение самого уплотнения. Первый вариант — закупить круглый пруток, уже закалённый ТВЧ и хромированный на стандартный диаметр, и обточить только концы под резьбу и уплотнительный узел, не трогая рабочую поверхность. Второй — обточить и прошлифовать шток до финишного диаметра, а хромировать уже готовую деталь. Хромированный пруток быстрее и предсказуем для стандартных диаметров, но привязывает производство к типоразмерам поставщика прутка и к той толщине покрытия, которую нанёс он, а не завод. Обработка с последующим хромированием — лишний технологический шаг. Зато он позволяет задать прямолинейность и диаметр по чертежу заказчика и нанести покрытие той толщины, которая нужна для условий эксплуатации. BHA обрабатывает штоки до квалитета f7 и хромирует на толщину не менее 25 мкм как стандарт; для абразивных или агрессивных сред стандартное покрытие заменяет никель с хромом суммарно до 70 мкм либо HVOF-напыление вольфрамового карбида. Слой хрома тоньше указанного — частая причина микротрещин и точечной коррозии под хромом. То же самое даёт хромирование штока, который не сняли остаточные напряжения после шлифовки: снаружи не видно, пока уплотнение не начнёт подтекать.

Поковка или заготовка из листа для проушин, цапф и крышек

Проушины, цапфы и узлы крепления принимают ударную нагрузку напрямую: ковш бьёт по мёрзлому грунту, навесное орудие резко падает на землю. Именно здесь важна заготовка. Проушина, вырезанная из листа или прутка, имеет волокно металла, идущее в одном направлении независимо от того, как нагружено отверстие; при повторяющихся ударных нагрузках такая деталь чаще даёт усталостную трещину от отверстия. У кованой заготовки волокно формируется вокруг отверстия уже в процессе ковки, поэтому направление нагрузки и структура металла совпадают. Та же логика применима к крышкам и втулкам гидроцилиндра: ковка заготовки, близкой по форме к готовой детали, с последующей финишной механической обработкой посадочных поверхностей и резьбы даёт более плотную и однородную структуру, чем вырезка того же контура из проката. Расход металла меньше, и риск скрытой пористости в нагруженном сечении тоже ниже. BHA куёт валы, диски, фланцы и кольца массой до 2000 кг свободной ковкой и горячей объёмной штамповкой, затем проводит термообработку и финишную обработку поковок на тех же станках с ЧПУ, что и остальные детали цилиндра.

Где экономия оборачивается гарантийным случаем

Каждая из перечисленных экономий незаметна при беглом осмотре. Нехонингованная труба проходит быстрый обмер отверстия. Тонкий слой хрома выглядит так же, как толстый, пока не начнёт скалываться. Проушина из листа неотличима от кованой на глаз, до тех пор пока не треснет под нагрузкой. Поэтому BHA проводит входной контроль материала по сертификату, обмер отверстия, диаметра и перпендикулярности после каждой операции на координатно-измерительной машине Zeiss Contura по ISO 2768, ISO 286-1 и ISO 1101, и собирает и испытывает давлением цилиндр только после того, как каждая деталь прошла контроль. На своём производстве мы видим: такие вещи всплывают на обмере, а не после гарантийного случая, если контроль стоит на каждом этапе, а не только на выходе. Цилиндр, отказавший через сезон эксплуатации, почти всегда расплачивается за решение сэкономить на заготовке. Сборка тут обычно ни при чём.

Что полезно указать в запросе

Для нового цилиндра укажите рабочее давление, ход штока, тип крепления и условия эксплуатации: абразивная среда, агрессивная химия или просто высокая цикличность нагрузки. Тогда материал гильзы, покрытие штока и заготовку проушин подберут под задачу, а не под ближайший типоразмер каталога. Для замены быстрее всего работать по чертежу. Но обычно хватает и фото изношенной детали с размерами, включая посадочный узел крепления.

Пришлите чертёж или рабочие параметры через страницу гидроцилиндров, и мы предложим спецификацию, собранную по каждой детали под вашу задачу.
